Drenaggio continuo:le performance
Con i sistemi Harpo è possibile creare al di sotto del giardino una rete multidirezionale di canali pervi all’acqua che consentono un drenaggio continuo su tutta la superficie senza interruzioni. La progettazione e gestione dello smaltimento delle acque meteoriche risulta così completamente svincolata dalle scelte relative alla finitura superiore della copertura, ovvero, anche se la superficie finita verrà trattata con diverse soluzioni (zone a verde pensile, pavimentate pedonali, pavimentate carrabili, etc…) la copertura potrà essere considerata come un’unica piastra continua impermeabilizzata.
Ove sarà necessario realizzare:
- pavimentazioni di qualsiasi natura,
- cordoli o muretti di delimitazione o confinamenti zone verdi e zone pavimentate,
- plinti per ancoraggio di pergole o gazebo
- strutture di arredo pesante, etc…
sarà possibile realizzarli al di sopra del pannello di drenaggio Harpo.
VANTAGGI:
- Libera progettazione dei massetti delle pendenze: i massetti delle pendenze potranno essere realizzati indipendentemente dalle scelte architettoniche del progetto paesaggistico della copertura.
- Libera progettazione e gestione del sistema di smaltimento delle acque meteoriche verso gli scarichi che saranno posizionati liberamente in funzione dei massetti delle pendenze e indipendentemente da quanto realizzato sopra al pannello; si eviterà quindi un inutile soprannumero di scarichi che sarebbe inevitabile invece creando i confinamenti delle diverse aree sulla struttura.
- Nessun problema costruttivo: il progettista non è vincolato a subordinare la progettazione dell’evacuazione delle acque meteoriche alle esigenze della soluzione estetica.
- Sarà possibile la modifica del progetto paesaggistico della copertura in qualsiasi fase del progetto (variazioni percentuali in metratura fra aree verdi e aree pavimentate per. es.) grazie al posizionamento degli scarichi in totale indipendenza dalle stratigrafie sovrastanti.
- Maggiore affidabilità dell’impermeabilizzazione poiché l’installatore si troverà ad eseguire l’impermeabilizzazione di una superficie continua e regolare, riducendo in modo significativo l’esecuzione di dettagli costruttivi, che risultano essere i punti critici di una impermeabilizzazione, quali, risvolti, angoli, fissaggi che saranno necessari solo sui perimetri della copertura o eventualmente solo in prossimità di corpi emergenti.
Si consiglia quindi di procedere come di seguito descritto:
Prima fase:
- definizione dei massetti delle pendenze
- definizione del numero e posizionamento degli scarichi (Ø 100 mm)
- impermeabilizzazione di tutta la superficie con manto sintetico ANTIRADICE HARPOPLAN ZDUV A NORMA UNI 11235 SECONDO EN 13948
Seconda fase:
- posa del drenaggio su tutta la superficie della piastra; a seconda delle soluzioni che seguiranno sarà possibile integrare diversi tipi di drenaggio;
- definizione e realizzazione della finitura direttamente al disopra dei pannelli di drenaggio.
- Realizzazione di cordoli di delimitazione e/o confinamento zone verdi e zone pavimentate con elementi prefabbricati, elementi in pietra o gettati direttamente in opera sul drenaggio sottostante.
INTERFACCIA AREA A TAPPETO ERBOSO – PERCORSI PEDONALI DRENANTI IN AUTOBLOCCANTI SU DRENAGGIO CONTINUO
Sistema tetto caldo
1. Inverdimento
2. substrato Harpo
3. Telo filtrante MediFilter MF1
4. Strato di accumulo, drenaggio aerazione MediDrain MD 40
5. Feltro di protezione e accumulo MediPro MP
6. Impermeabilizzazione in membrana sintetica antiradice HarpoPlan ZD UV
7. Strato di separazione: MediTex MX12
8. Isolamento termico: a cura DL
9. Barriera vapore : a cura DL
10. Strato di compensazione: t.n.t
11. Strato di pendenza in malta cementizia (min 1%)
12. Supporto: piano di copertura in c.a.
13. Cordonata gettata in opera su drenaggio continuo
14. Pavimentazione pedonale in betonelle allettate su sabbia
15. Allettamento in sabbia : min 30 /40 mm
16. Fondazione drenante in lapillo no crush (spessore in funzione della quota finita da raggiungere)
17. Strato di accumulo, drenaggio aerazione MediDrain MD 40 Sp. tamponato con lapillo no crush

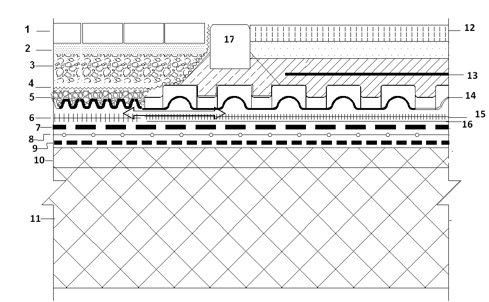

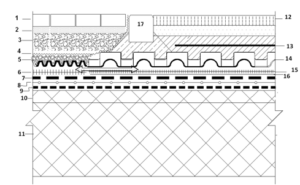

Sistema tetto freddo
1. Inverdimento
2. substrato Harpo
3. Telo filtrante MediFilter MF1
4. Strato di accumulo, drenaggio aerazione MediDrain MD 40
5. Feltro di protezione e accumulo MediPro MP
6. Impermeabilizzazione in membrana sintetica antiradice HarpoPlan ZD UV
7. Strato di compensazione: t.n.t
8. Strato di pendenza in malta cementizia (min 1%)
9. Supporto: piano di copertura in c.a.
10. Pavimentazione pedonale in betonelle allettate su sabbia
11. Allettamento in sabbia : min 30 /40 mm
12. Fondazione drenante in lapillo no crush (spessore in funzione della quota finita da raggiungere)
13. Cordonata gettata in opera su drenaggio continuo (CON IPOTESI DI MONTAGGIO DI EVENTUALE RECINZIONE)
14. Strato di accumulo, drenaggio aerazione MediDrain MD 40 Sp. tamponato con lapillo no crush

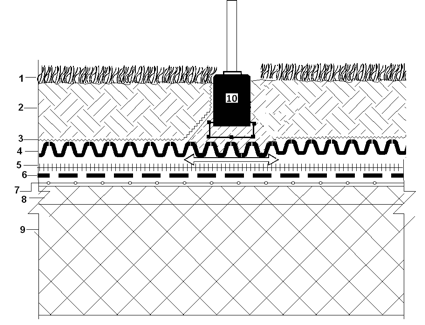

1. Inverdimento
2. substrato Harpo
3. Telo filtrante MediFilter MF1
4. Strato di accumulo, drenaggio aerazione MediDrain MD 40
5. Feltro di protezione e accumulo MediPro MP
6. Impermeabilizzazione in membrana sintetica antiradice HarpoPlan ZD UV
7. Strato di compensazione: t.n.t
8. Strato di pendenza in malta cementizia (min 1%)
9. Supporto: piano di copertura in c.a.
10. Cordonata gettata in opera su drenaggio continuo (CON IPOTESI DI MONTAGGIO DI EVENTUALE RECINZIONE)
NTERFACCIA AREA PAVIMENTATA PEDONALE DRENANTE IN AUTOBLOCCANTI – AREA TRANSITABILE CON MASSETTO IN C.A. GETTATO SU DRENAGGIO CONTINUO
Sistema tetto caldo
Ipotesi stratigrafia su guaina di sacrificio per la messa fuori acqua già installata
Pavimentazione pedonale in autobloccanti indicativamente ca 50 mm (sp e tipo a cura D.L.)
- allettatamento (sp e tipo a cura D.L.) indicativamente ca 30 / 40 mm
- Fondazione drenante in misto stabilizzato (sp e tipo a cura D.L.) spessore in funzione della quota finita da raggiungere
- Telo filtrante MediFilter MF1
- Strato di accumulo, drenaggio aerazione MediDrain MD 40 Sp. tamponato con lapillo no crush
- Feltro di protezione e accumulo MediPro MP500
- Impermeabilizzazione in membrana sintetica antiradice HarpoPlan ZD UV
- Strato di regolarizzazione/compensazione:MediTex MX12
- Guaina bituminosa di sacrificio per la messa fuori acqua
- Strato di pendenza in malta cementizia (> 1%)
- Supporto: piano di copertura in c.a.
- Eventuale finitura superiore al getto in c.a. (qualora ci fosse lo spessore utile)
- Getto in c.a. con rete elettrosaldata gettato in opera su drenaggio continuo MediDrain MD60
- Drenaggio MediDrain MD 60 (6 cm) impiegato come cassero a perdere
- Tappetino gommato di protezione MediGum MG
- Foglio di separazione e scorrimento MediSlide MS
- Cordonata gettata in opera su drenaggio continuo
Sistema tetto freddo

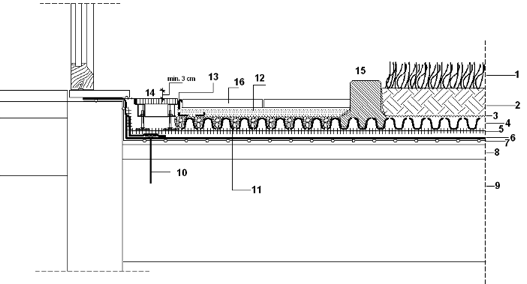

Dettaglio tipo in prossimità di soglie di uscita alla copertura
Ipotesi con pavimentazione drenante + CANALETTA PIEDINI REGOLABILI IN ALTEZZA
1. Inverdimento
2. Strato di substrato Harpo rispondente alla norma UNI 11235
3. Telo filtrante MediFilter MF1
4. Strato di accumulo, drenaggio aerazione MediDrain MD 40
5. Feltro di protezione meccanica e accumulo idrico MediPro MP
6. Impermeabilizzazione in membrana sintetica antiradice HarpoPlan ZDUV
7. Strato di compensazione: geotessile
8. Strato di pendenza in malta cementizia (pendenza min. >1 %)
9. Substrato: piano di copertura in c.a.
10. Fissaggio perimetrale della membrana impermeabile
11. Strato di accumulo, drenaggio aerazione MediDrain MD 40, sp. 40 mm tamponato con lapillo no crush
12. Strato di allettamento: spessore min 3-5 cm
13. Profilo angolare drenante PPD 50/80 , h= 50/80 mm
14. Canaletta di facciata drenante Harpo tipo CF-AR150 93/143 altezza regolabile 93/143mm; larghezza 125 mm
15. Cordolo gettato in opera direttamente su pannello MediDrain MD
16. Pavimentazione pedonabile appoggiata su strato di allettamento in sabbia

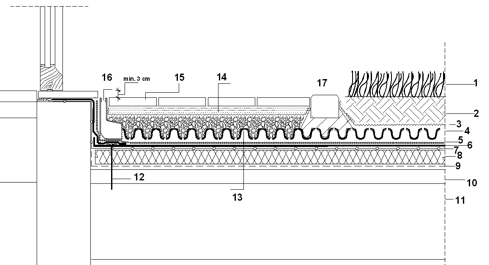

Sistema tetto caldo
Dettaglio tipo in prossimità di soglie di uscita alla copertura
Ipotesi con pavimentazione drenante + CANALETTA FESSURA
1. Inverdimento Intensivo Leggero
2. Strato di substrato Harpo rispondente alla norma UNI 11235
3. Telo filtrante MediFilter MF1
4. Strato di accumulo, drenaggio aerazione MediDrain MD 40, Sp. ca. 4 cm
5. Feltro di accumulo e protezione meccancia MediPro MP 500
6. Impermeabilizzazione in membrana sintetica antiradice HarpoPlan ZDUV
7. Strato di separazione geotessile: MediTex MX12
8. Isolamento termico: a cura D.L.
9. Barriera a vapore: a cura D.L.
10. Strato di pendenza in malta cementizia (pendenza min. >1 %)
11. Substrato: piano di copertura in c.a.
12. Fissaggio perimetrale della membrana impermeabile
13. Strato di accumulo, drenaggio aerazione MediDrain MD 40, sp. 40mm tamponato con lapillo no crush
14. Strato di allettamento in sabbia: spessore min 3-5 cm
15. Pavimentazione pedonale drenante in pietra (sp. min 50 mm)
16. Canaletta di facciata drenante Harpo CLF a fessura ( h = 150 mm)
17. Cordolo gettato in opera direttamente su pannello MediDrain MD40

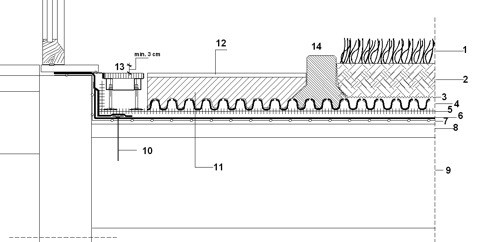

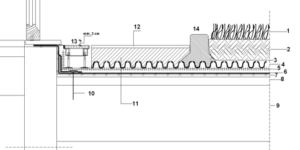

Sistema tetto freddo
Dettaglio tipo in prossimità di soglie di uscita alla copertura
Ipotesi con pavimentazione allettata su massetto in calcestruzzo gettato su drenaggio continuo + CANALETTA PIEDINI REGOLABILI IN ALTEZZA
1. Inverdimento Intensivo Leggero
2. Strato di substrato Harpo rispondente alla norma UNI 11235
3. Telo filtrante MediFilter MF1
4. Strato di accumulo, drenaggio aerazione MediDrain MD 40, Sp. ca. 4 cm
5. Feltro di accumulo e protezione meccancia MediPro MP 500
6. Impermeabilizzazione in membrana sintetica antiradice HarpoPlan ZDUV
7. Strato di separazione geotessile: MediTex MX12
8. Strato di pendenza in malta cementizia (pendenza min. >1 %)
9. Substrato: piano di copertura in c.a.
10. Fissaggio perimetrale della membrana impermeabile
11. Massetto cementizio armato gettato in opera su pannello di drenaggio MediDrain MD impiegato come cassero a perdere.
12. Pavimentazione allettata con malta su massetto
13. Canaletta di facciata drenante Harpo tipo CF-AR150 93/143 altezza regolabile 93/143mm; larghezza 125 mm
14. Cordolo gettato in opera direttamente su pannello MediDrain MD40
